Líniové odvodnenie na letisku M.R.Štefánika

Jedinečný projekt ocenený v súťaži STAVBA ROKA 2012

Na bratislavskom letisku pribudol v roku 2012 nový hangár

Spoločnosť VIP HANDLING, a. s. Bratislava investovala na letisku Bratislava (BTS) do výstavby nového moderného hangára slúžiaceho pre parkovanie lietadiel, základnú prevádzkovú údržbu a poskytujúceho zázemie pre handlingové a cateringové služby. Od uvedenia stavby do užívania v prvom kvartáli 2012 to je najmodernejší slovenský hangár.

Nový hangár je situovaný v juhovýchodnej časti letiska pri pojazdovej dráhe C. Celý hangár, vrátane zázemia, sa nachádza v SRA (Security Restricted Area), pričom prístup do hangáru pre obsluhujúci personál je možný cez kontrolované vstupné body letiska. Budova s rozlohou 150 m x 50 m pozostáva z troch navzájom prepojiteľných hangárových lodí, každej s rozlohou 50 m x 50 m, čo predstavuje komfortný priestor pre limitné lietadlo Boeing 737-900, resp. pre viacero menších lietadiel.

Celkový návrh stavby musel vychádzať z definovaného účelu stavby a z toho vyplývajúcich špecifík ako napr. ochranné pásma vzletových a pristávacích rovín alebo kvantum predpisov a noriem leteckého priemyslu. Hangár má moderné bezkoľajnicové sekciové dvere Megadoor vybavené elektrickým pohonom a elektromechanickou brzdou so svetlou výškou 13,2 m a svetlou šírkou 38,5 m. V podlahe hangára sú zabudované inštalačné šachty s rozvodmi vody, uzemnenia, elektrickým napájaním a rozvodmi vzduchu. V hangári je možné vykonávať údržbu (budova spĺňa požiadavky predpisu pre Cast 145), čistenie a umytie lietadla. Podlaha nehnuteľnosti je v bezprašnom vyhotovení a má predprípravu pre antistatickú úpravu. V každej hangárovej lodi sú štruktúrované moderné priestory so samostatným meraním spotreby energií tvoriace zázemie pre obslužný personál. Súčasťou hangáru je vonkajšia parkovacia plocha pre 18 automobilov. Pred hangárom je situovaná manipulačná plocha, v zmysle leteckých predpisov, pre vonkajšie parkovanie lietadiel. Táto plocha je nasvietená zo strešnej časti hangára.

Odvodňovací systém

Veľká pozornosť bola venovaná výberu odvodňovacieho systému. Investor i zhotoviteľ firma OAT s.r.o. veľmi zodpovedne pristupovali k riešeniu tejto otázky, ktorá výrazne ovplyvňuje bezpečnosť prevádzky. Voľba padla na špecifické žľaby FASERFIX BIG SL, ktoré sú určené pre mimoriadne náročné plochy vystavené vysokej záťaži.

Odvodnenie povrchu cementobetónovej letiskovej plochy pred HANGÁROM VIP HANDLING je zabezpečené pozdĺžnym vyspádovaním plochy (0,5% až 0,6%) do navrhovaného odvodňovacieho žľabu FASERFIX BIG SL 200, ktorý je od HANGÁRU VIP HANDLING vo vzdialenosti 25m. Žľab je celkovej dĺžky 148m.

Manipulačné plochy po pravej a ľavej strane HANGÁRU VIP HANDLING sú priečne vyspádované smerom k dvom líniám žľabov FASERFIX SUPER KS 150. Obe línie sú dĺžky 30m a 30m, celková dĺžka je 60m.

Odvodnenie povrchu plochy pred HANGÁROM VIP HANDLING je riešené pozdĺžnym vyspádovaním plochy do žľabu FASERFIX BIG SL 100 pred každou z troch vstupných brán. Odvodnenie vnútornej plochy je riešené priečnym spádovaním do žľabu FASERFIX BIG SL 100 situovaným kolmo na vstupnú bránu. Celková dĺžka žľabov je 135m.

Pracovníci firmy OAT sa postarali o profesionálne prevedenie montáže s dôrazom na bezpečnosť a dlhodobú spoľahlivosť.

O to viac nás teší, že projekt Hangár VIP HANDLING bol v rámci prestížnej prezentačnej súťaže STAVBA ROKA 2012 ocenený cenou Technického a skúšobného ústavu za optimálne použitie progresívnych stavebných materiálov, výrobkov alebo systémov v stavbe (čítajte viac).

Info v skratke:

Autor architektonického riešenia: Ing. Miroslav Kubiš
Projektant architektonickej časti: PIO KERAMOPROJEKT, a. s.
Projektant stavebnej časti: Ing. Miroslav Kubiš
Hlavný zhotoviteľ: ZIPP Bratislava spol. s r. o. – oblasť Trenčín
Zhotoviteľ komunikácií: OAT s.r.o.
Stavebník: VIP Handling, a. s.

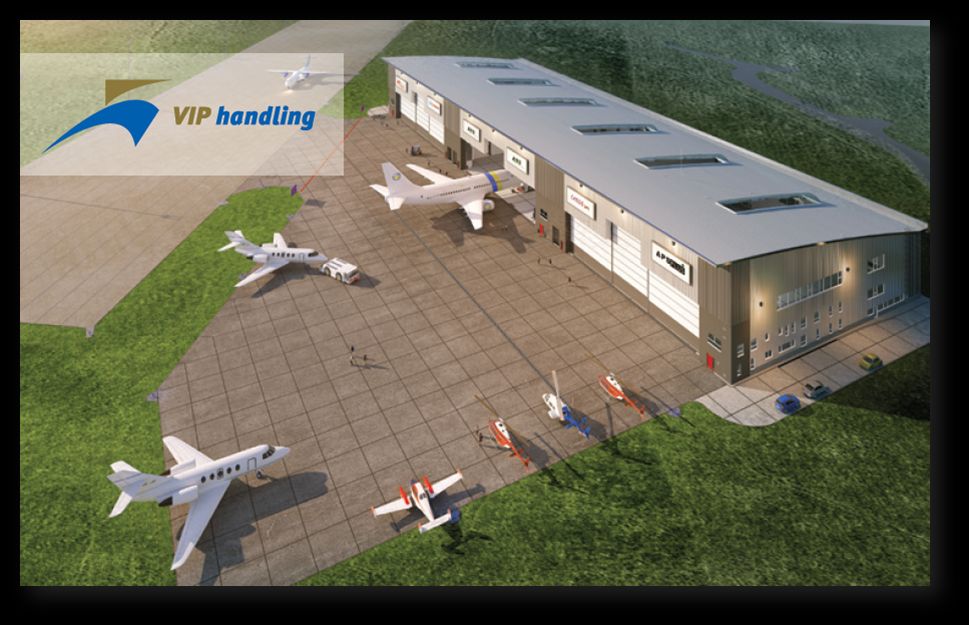

Hangár VIP HANDLING - vizualizáciazoom
Hangár VIP HANDLING - vizualizácia
Hangár VIP HANDLING - situáciazoom
Hangár VIP HANDLING - situácia

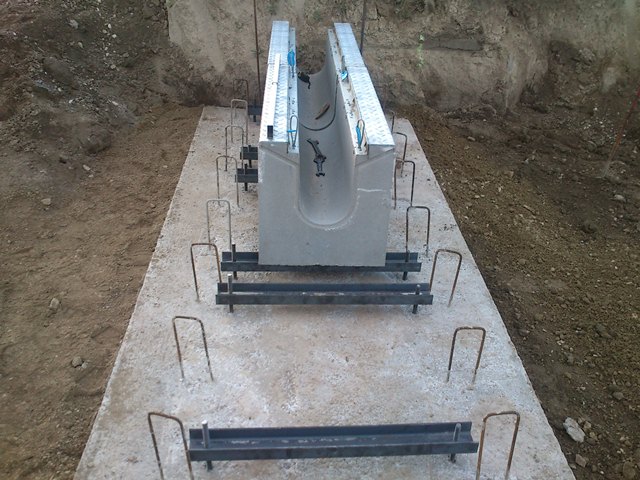

Betónový žľab FASERFIX BIG SLzoom
Betónový žľab FASERFIX BIG SL

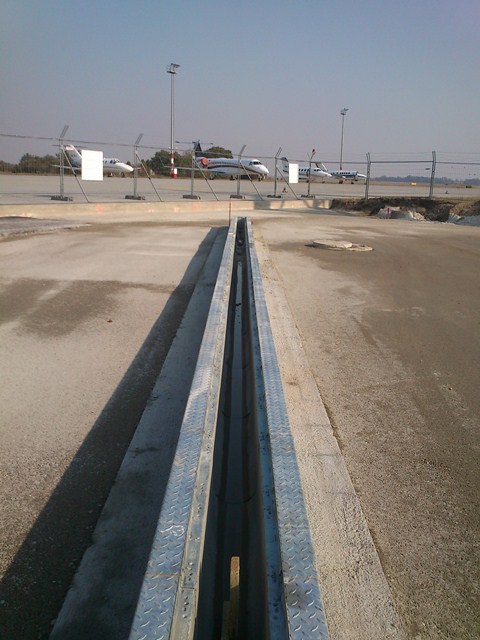

Montáž odvodňovacích žľabov FASERFIX BIG SLzoom
Montáž odvodňovacích žľabov FASERFIX BIG SL

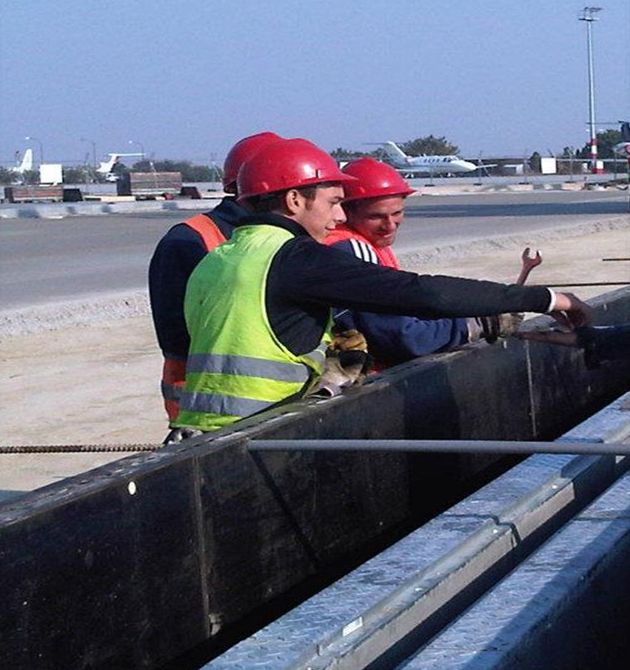

Montáž odvodňovacích žľabov FASERFIX BIG SLzoom
Montáž odvodňovacích žľabov FASERFIX BIG SL

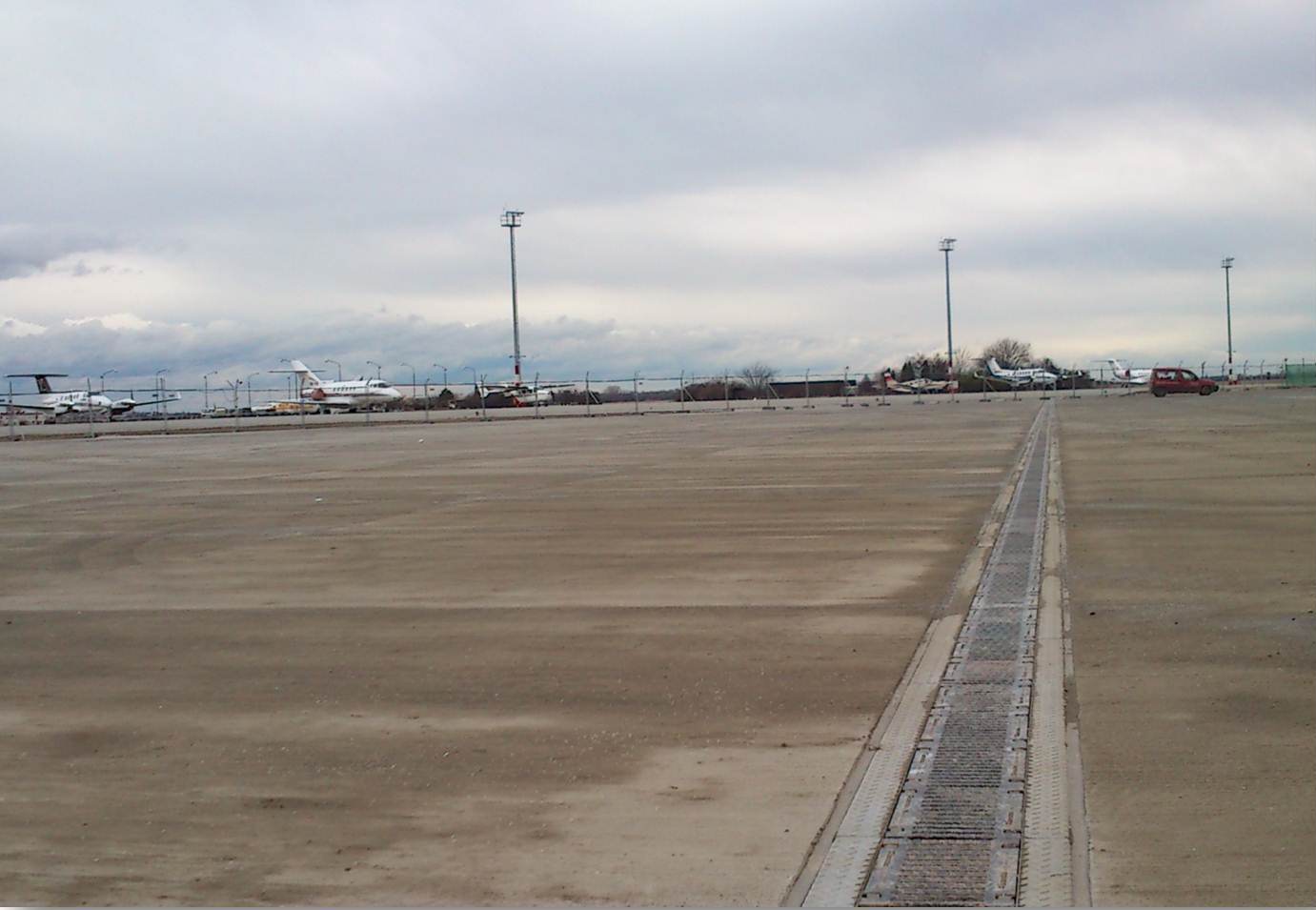

Jedna z línií odvodňovacích žľabov FASERFIX BIG SLzoom
Jedna z línií odvodňovacích žľabov FASERFIX BIG SL
